Le guide complet des spécifications du treillis métallique

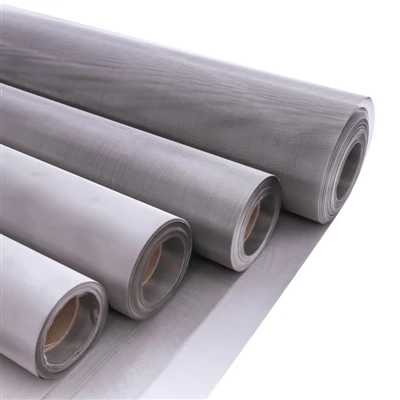

Le treillis métallique est un matériau de haute technologie utilisé dans d'innombrables applications industrielles, architecturales et technologiques. De la filtration de précision des particules microscopiques dans les laboratoires pharmaceutiques aux clôtures de sécurité robustes des infrastructures à haut-risque, sa polyvalence est inégalée dans le monde de la métallurgie. Les performances du matériau sont régies par sa précision géométrique, sa composition et sa méthode de construction spécifique, qui déterminent ensemble sa résistance, sa transparence et sa longévité.

Le choix du treillis métallique approprié nécessite une compréhension technique de la relation entre le diamètre du fil, la taille de l'ouverture et les propriétés physiques de l'alliage choisi. Ce guide fournit une description complète des spécifications qui définissent un treillis métallique de haute-qualité. En explorant les nuances du nombre de maillages, des modèles de tissage et des méthodes d'assemblage structurel, les ingénieurs et les chefs de projet peuvent s'assurer qu'ils sélectionnent un matériau qui non seulement répond aux exigences fonctionnelles immédiates, mais fournit également une valeur opérationnelle à long terme-dans divers environnements.

Comprendre le nombre de mailles et les cotes en microns

Le langage fondamental du treillis métallique commence par le « nombre de mailles », un terme qui définit la densité de la grille. En termes techniques, le nombre de mailles fait référence au nombre d'ouvertures par pouce linéaire, mesuré du centre d'un fil jusqu'à un point distant d'un pouce. Par exemple, un maillage 4x4 comporte quatre ouvertures par pouce de longueur et de largeur. Cependant, à mesure que les applications évoluent vers une filtration de haute-précision, l'industrie modifie sa terminologie vers « microns ». Un micron équivaut à un-millionième de mètre et, dans le monde du tissu métallique, il représente le diamètre de la plus grande particule sphérique pouvant traverser le maillage.

Comprendre la relation inverse entre le nombre de mailles et la valeur en microns est essentiel pour les ingénieurs : un nombre de mailles plus élevé entraîne généralement une valeur en microns plus petite, mais cela est également fortement influencé par le « diamètre du fil ». Si un fil plus épais est utilisé, la taille de l'ouverture diminue même si le nombre de mailles reste le même. Cela entraîne une chute de pression plus élevée à travers le tamis, ce qui peut être préjudiciable aux systèmes hydrauliques ou pneumatiques. L'étalonnage précis de ces trois variables -nombre, diamètre et microns-est la marque de la fabrication haut de gamme-.

L’importance du pourcentage de zones ouvertes

Le « pourcentage de zone ouverte » est peut-être le calcul le plus vital pour tout ingénieur travaillant dans le domaine de la dynamique des fluides, de la ventilation ou du dépistage. Il représente le rapport entre la surface totale des ouvertures et la surface totale de la feuille maillée. La formule de calcul est : $(Ouverture / (Ouverture + Diamètre du fil))^2 \\times 100$. Un maillage avec une zone ouverte élevée permet des débits élevés avec une perte de charge minimale, mais il peut sacrifier la résistance structurelle requise pour résister aux contraintes mécaniques ou aux impacts à haute vitesse-.

À l’inverse, une maille avec une faible surface ouverte est plus robuste et rigide mais peut conduire à un « aveuglement » ou à un colmatage dans les cycles de filtration où les particules restent piégées dans les passages étroits. Lors de la spécification d'un treillis pour des pare-soleil architecturaux ou des panneaux de ventilation, la zone ouverte dicte également le niveau de transmission de la lumière et le flux d'air. Les concepteurs doivent trouver le "Sweet Spot" où le maillage offre suffisamment de transparence pour l'usage prévu tout en conservant la résistance à la traction nécessaire pour couvrir de grands cadres sans affaissement ni déformation.

Spécifications techniques standard du treillis métallique

Caractéristiques du tissage simple et du tissage sergé

La méthode par laquelle les fils sont entrelacés détermine les performances du maillage dans des environnements spécialisés. Le plus courant et le plus simple est leArmure toile, où chaque fil de trame passe alternativement sur et sous chaque fil de chaîne. Ce motif est idéal pour les applications générales de moustiquaire et de décoration car il offre les tailles d'ouverture les plus cohérentes et est le plus facile à nettoyer. Parce que les ouvertures sont carrées et uniformes, il s’agit de la norme pour l’analyse par tamisage et la séparation de base des particules.

Cependant, à mesure que le nombre de mailles requis augmente pour une filtration plus fine, les fils doivent devenir plus fins pour conserver la même zone ouverte, ce qui peut compromettre la stabilité des mailles. Pour résoudre ce problème, les fabricants utilisent leTissage sergé, où chaque fil de trame passe alternativement au-dessus et au-dessous de deux fils de chaîne. Cela permet l'utilisation de fils plus lourds dans un maillage fin, offrant une plus grande solidité et résistance à « l'affaissement » ou à la « distorsion diagonale » sans réduire la capacité de filtration. Les tissages sergés sont souvent utilisés dans les filtres à huile haute-pression et les tamis de laboratoire spécialisés où la durabilité est aussi importante que la précision.

Variations de tissage hollandais de haute-précision

Pour la filtration industrielle à haute-pression, comme dans les industries du pétrole, du gaz ou des polymères,Tissages hollandaissont l’étalon-or. Contrairement aux armures toile ou sergé, les tissages hollandais utilisent des diamètres différents pour les fils de chaîne et de trame. LeTissage hollandais uniprésente un maillage de chaîne grossier combiné à un maillage de fermeture très fin, ce qui donne une ouverture en forme de "coin-" qui offre une filtration supérieure à la surface. Cette conception permet au maillage de gérer des débits élevés tout en conservant un indice de filtration incroyablement fin.

Pour encore plus de précision, leTissage hollandais sergécombine le processus de sergé avec les différents diamètres de fil d'un tissage hollandais, créant un chemin de filtration multicouche-au sein d'une seule épaisseur de maille. Ce modèle permet d'obtenir une filtration incroyablement fine-jusqu'à 5 microns-tout en conservant une intégrité structurelle suffisante pour être utilisé dans les systèmes hydrauliques à haute-pression. Chacun de ces modèles affecte la « tortuosité » du chemin qu'une particule doit emprunter, ce qui à son tour influence les caractéristiques de « formation du gâteau » du filtre, permettant des intervalles plus longs entre les nettoyages.

Treillis Soudé : Rigidité et Résistance

Au-delà du tissage, la méthode de jonction des fils distingue le « tissu métallique tissé » du « treillis métallique soudé ».Treillis métallique soudéest créé en posant des fils selon un motif en grille et en les fusionnant à chaque intersection à l'aide de soudage par résistance électrique. Cela crée une liaison rigide et permanente qui empêche les fils de se déplacer. Le treillis soudé est le choix préféré pour les gardes de sécurité, les clôtures de sécurité et le renforcement du béton, car il conserve son intégrité géométrique même si une partie du treillis est coupée.

Lors des tests de ces soudures, les fabricants effectuent des « tests de cisaillement » pour garantir que la liaison peut résister à une force spécifique avant de se rompre. Un treillis soudé de haute-qualité verra généralement le fil échouer avant que la soudure elle-même ne se brise, indiquant une fusion parfaite des métaux. Cette rigidité rend le treillis soudé plus facile à fabriquer en paniers ou en cloisons, car il ne nécessite pas de cadre de tension complexe pour conserver sa forme, contrairement à ses homologues tissés.

Contrôle qualité et tests de points de bulle

Les tests de maillage tissé impliquent des contrôles de « précision de l'ouverture » ​​à l'aide de comparateurs optiques pour garantir que chaque ouverture se situe dans la tolérance autorisée. Pour les applications aérospatiales et médicales, où la vie peut dépendre de la précision de la filtration, des « tests de point de bulle » sont souvent nécessaires. Le maillage est immergé dans un liquide et une pression d’air est appliquée jusqu’à ce que des bulles apparaissent à la surface. Cela permet aux techniciens de calculer le nombre de microns « absolu » du maillage en fonction de la tension superficielle du liquide et de la pression requise pour le briser.

De plus, les styles « Intercrimp » et « Lock Krimp » sont testés pour leur stabilité mécanique. Ces méthodes de sertissage garantissent que même dans les mailles grossières, les fils ne « vibrent pas de manière lâche » ou ne se déplacent pas sous l'effet d'une contrainte mécanique. En adhérant à ces protocoles de tests rigoureux, les fabricants garantissent que, que le treillis soit utilisé dans une clôture de jardin ou dans le système de refroidissement d'un réacteur nucléaire, il répond aux exigences structurelles et de sécurité exactes de l'application, offrant ainsi tranquillité d'esprit et fiabilité opérationnelle.

Comparaison des performances des produits soudés et tissés

Acier inoxydable et alliages spéciaux

La longévité d'un système de treillis métallique dépend presque entièrement de la compatibilité chimique du matériau avec son environnement.Acier inoxydableest le matériau le plus largement spécifié, le grade 304 étant la norme pour un usage général et le grade 316 réservé aux environnements chimiques marins ou hautement corrosifs. L'ajout de Molybdène dans l'acier inoxydable 316 augmente considérablement sa résistance aux « piqûres » provoquées par les chlorures.

Dans le traitement chimique spécialisé, des qualités encore plus élevées comme904Lou des alliages à base de nickel-commeInconeletMonelsont utilisés pour résister à des températures extrêmes et à des conditions acides. Ces matériaux sont sélectionnés non seulement pour leur résistance à la rouille, mais aussi pour leur capacité à maintenir une résistance à la traction à des températures supérieures à 1 000 degrés F. Comprendre les propriétés métallurgiques de ces alliages est essentiel pour les projets des secteurs pétrochimique et aérospatial, où la défaillance des matériaux n'est pas une option.

Protection de l'environnement et finition de surface

Au-delà de l'alliage de base, des « traitements de surface » peuvent être appliqués pour améliorer la longévité et l'esthétique.Passivationest un processus chimique pour l'acier inoxydable qui élimine le fer libre de la surface, renforçant ainsi la couche protectrice d'oxyde de chrome-.Électropolissage-va encore plus loin en retirant une fine couche du métal lui-même, ce qui donne une finition semblable à un miroir-extrêmement facile à désinfecter-essentielle pour les industries alimentaire et pharmaceutique.

Pour le maillage architectural extérieur,Revêtements PVDFou un revêtement en poudre peut offrir une résistance aux UV et une stabilité de couleur, empêchant le métal de ternir avec le temps. Il est également essentiel de prendre en compte la « corrosion galvanique », qui se produit lorsque des métaux différents entrent en contact dans un environnement humide. En spécifiant des fixations et des structures de support compatibles, les ingénieurs peuvent garantir que l'assemblage du treillis reste structurellement solide pendant des décennies, même dans les paysages industriels les plus impitoyables.
